Heidelberg Kord 64 Macchine da stampa Parti di ricambio

Specifiche:

Le barre porta pinze sono soggette a numerosi stress. Questi aumentano con il peso delle parti in movimento. E, naturalmente, più stress significano più manutenzione, rischio di interruzione e ridotta disponibilità della macchina.

Anche il design è stato migliorato. Sono state sviluppate nuove soluzioni tecniche, il design meccanico è stato migliorato e sono state montate nuove pinze, migliorando la presa del foglio.

Forniamo professionalmente molti tipi di ricambi per macchine da stampa per marchi internazionali come Heidelberg, Roland, Komori e così via. Con alta qualità e prezzo competitivo

Caratteristiche:
1. Raccoglitori di macchie
2. Ricambi Heidelberg
3. Qualità perfetta


1. Diagramma di posizione di installazione e metodo di rilevamento dell'usura

Requisiti immagine: caricare diagramma schematico strutturale annotato

1. Marcatura schematica: barra porta pinze di consegna / dita porta pinze / pastiglie porta pinze / albero di montaggio / sede cuscinetto / foro di collegamento catena (收纸牙排, 叼纸牙片, 牙垫, 安装轴, 轴承座, 链条连接孔)

Metodo di rilevamento dell'usura (现场磨损检测方法)

表格

Note: Se compaiono più di 2 dei sintomi di usura sopra menzionati, si raccomanda di sostituire l'intera barra porta pinze invece di una riparazione parziale.

2. Guida all'installazione e alla sostituzione passo passo (con requisiti di illustrazione)

Foto dei passaggi richiesti: ① Blocco di sicurezza; ② Allentare catena e bulloni di fissaggio; ③ Rimuovere la vecchia barra porta pinze; ④ Posizionare la nuova barra porta pinze; ⑤ Serraggio bulloni; ⑥ Regolazione gioco dita porta pinze; ⑦ Test di movimentazione e campione di prova

1. Passaggio 1 Preparazione di sicurezza: Arrestare completamente la pressa, interrompere l'alimentazione principale, attivare la modalità di blocco di sicurezza, entrare nello stato di manutenzione.
2. Passaggio 2 Smontaggio accessori correlati: Rimuovere il coperchio di protezione di sicurezza; segnare la posizione di temporizzazione originale come riferimento; rilasciare i perni di collegamento della catena; allentare i bulloni di fissaggio alle estremità della vecchia barra porta pinze.
3. Passaggio 3 Rimozione della vecchia barra porta pinze: Far scorrere lentamente la vecchia barra, non graffiare la superficie del cilindro o le parti adiacenti della macchina. Pulire la sede di montaggio, rimuovere polvere d'inchiostro e detriti metallici.
4. Passaggio 4 Posizionamento della nuova barra porta pinze: Caricare la nuova barra porta pinze YY-GRB-KORD64 nella posizione di montaggio; allineare i fori di localizzazione e la posizione di collegamento della catena secondo il segno originale.
5. Passaggio 5 Serraggio dei fissaggi: Serrare i bulloni di fissaggio alle estremità e il perno della catena; non serrare eccessivamente per evitare deformazioni dell'alloggiamento.
6. Passaggio 6 Regolazione del gioco e della pressione delle dita porta pinze: Regolare il gioco di ogni dito porta pinze, assicurare una forza di presa uniforme per tutte le posizioni; controllare le condizioni delle pastiglie porta pinze, sostituire le pastiglie usurate contemporaneamente se necessario.
7. Passaggio 7 Test meccanico di movimentazione: Muovere manualmente la pressa più volte; confermare l'assenza di collisioni, inceppamenti, tutte le dita porta pinze si aprono e si chiudono in modo sincrono.
8. Passaggio 8 Stampa di prova alimentazione carta: Eseguire una produzione di prova a bassa velocità; controllare il trasferimento del foglio, la precisione del registro, le condizioni del bordo della carta; regolare finemente la pressione se necessario.
9. Passaggio 9 Produzione formale: Dopo che il campione di prova è qualificato, ripristinare la protezione di sicurezza e avviare la produzione di massa.

• Slittamento del foglio dopo la sostituzione: Ricontrollare l'uniformità della pressione delle dita porta pinze e l'usura delle pastiglie porta pinze.
• Rumore di collisione meccanica: Riconfermare il posizionamento di installazione e il segno di temporizzazione.

3. Tabella di compatibilità completa per modelli di presse da stampa

表格

Avviso importante: Questa barra porta pinze è appositamente progettata per Heidelberg Kord 64. Non utilizzare direttamente per GTO52 / SM52, anche se i tag contengono tali parole chiave. Confermare le dimensioni del pezzo originale prima dell'acquisto.

4. Requisiti immagine reale (≥5 foto reali + foto imballaggio)

Caricare un minimo di 6 foto senza watermark per la galleria prodotti:

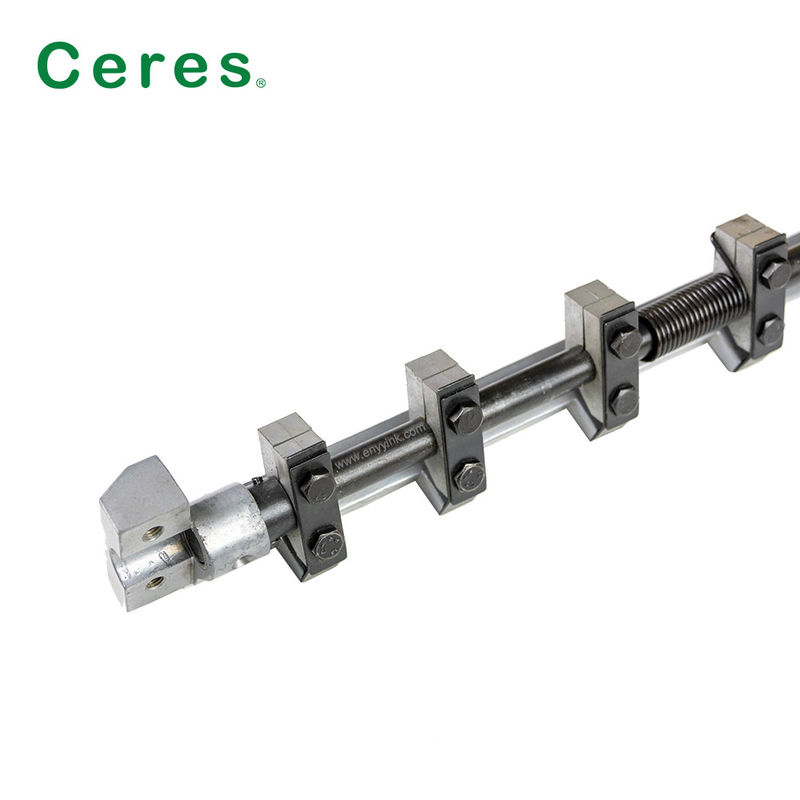

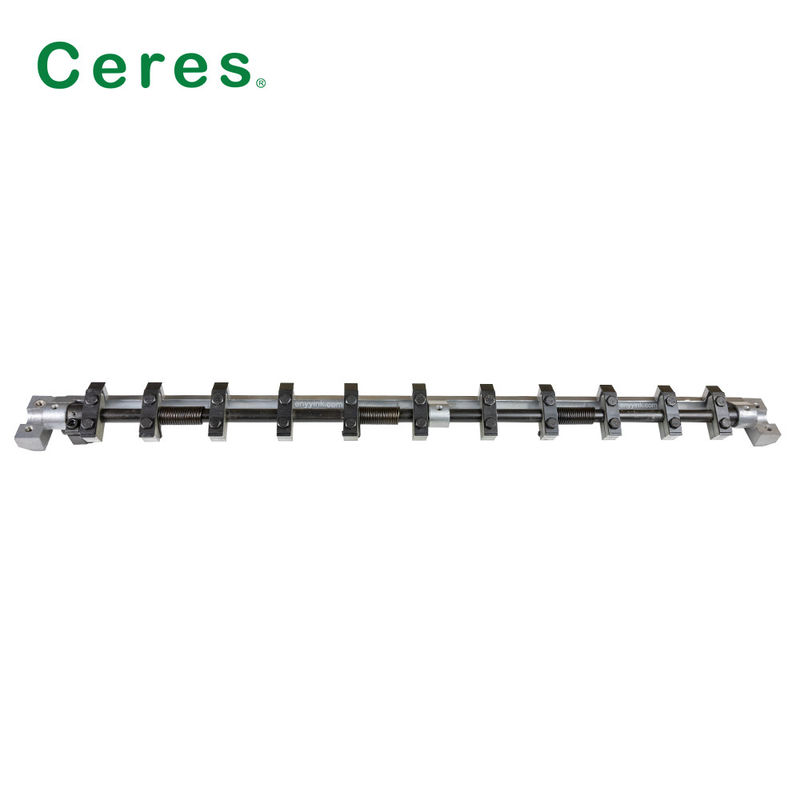

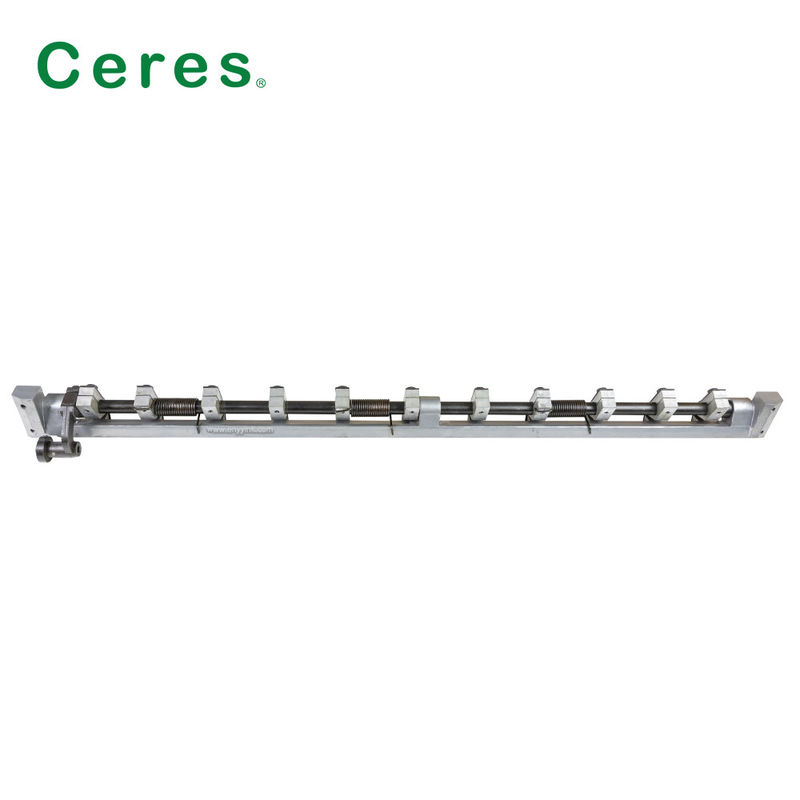

1. Vista frontale intera: barra porta pinze offset Kord 64 completa, mostrare tutte le dita porta pinze

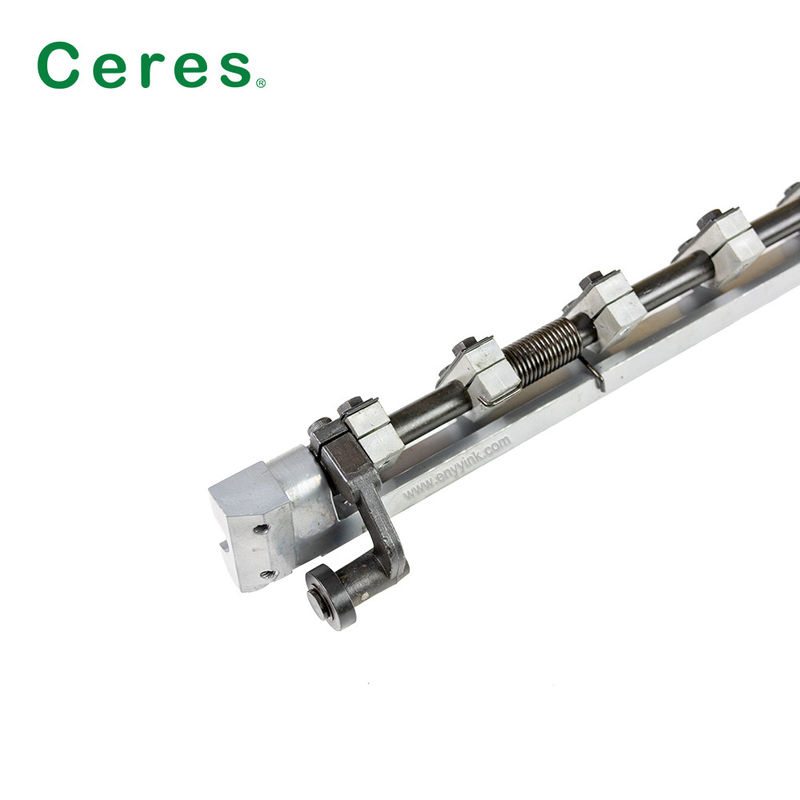

2. Dettaglio estremità laterale: foro di montaggio, foro albero e struttura bullone di fissaggio
3. Dettaglio parziale: gruppo dita porta pinze, dettaglio meccanismo di ritorno a molla

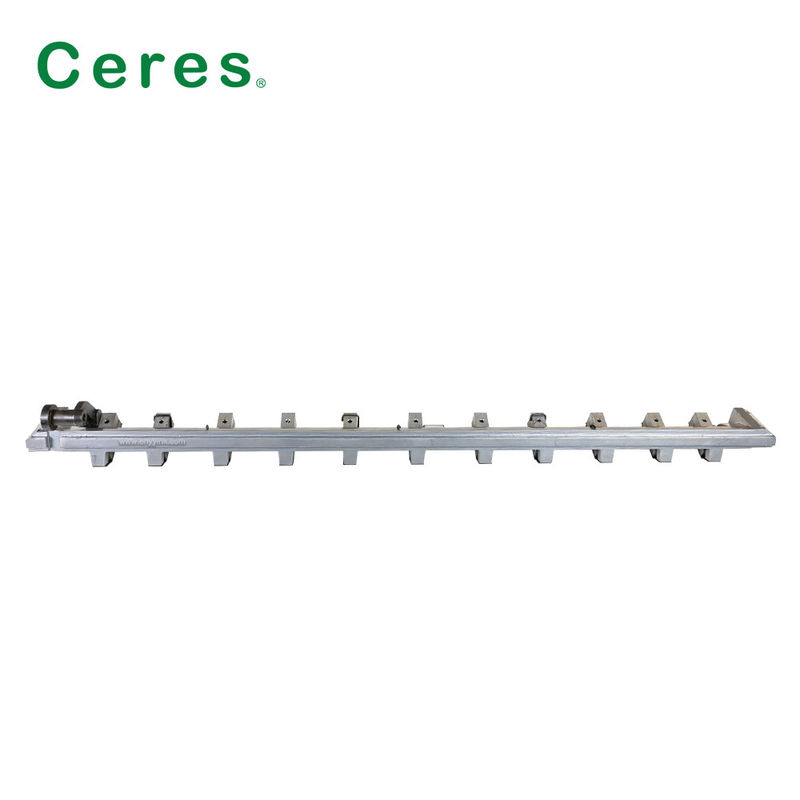

4. Vista dal basso: faccia di riferimento di montaggio della barra porta pinze
5. Foto fisica dell'imballaggio: confezione singola in schiuma anti-collisione + cartone esterno
6. Scena di riferimento: barra porta pinze installata sul telaio della pressa (riferimento dimostrativo)

5. FAQ

D1: Cos'è il MOQ? R: Il MOQ è 1 pezzo. Supporta ordini di riparazione d'emergenza di un singolo pezzo.

D2: Qual è il tempo di consegna? R: Merci in magazzino: entro 3 giorni lavorativi dalla conferma del pagamento. Barra porta pinze di dimensioni speciali lavorate su misura: ulteriori 7-12 giorni lavorativi. Capacità di fornitura: 1 pezzo al giorno.

D3: Supporto servizio personalizzato? R: Sì. Supporta lunghezza personalizzata, numero di denti, modifica posizione foro in base al campione / disegno del cliente. I pezzi personalizzati richiedono MOQ più elevato. Si prega di fornire foto del pezzo originale o schizzo dimensionale.

D4: Opzioni di spedizione disponibili? R: Pacco piccolo: DHL / UPS / TNT / FEDEX. Ordine all'ingrosso: trasporto marittimo. Questo è un ricambio in metallo di peso elevato; calcolare il peso volumetrico per la spedizione tramite corriere.

D5: Può sostituire direttamente la barra porta pinze OEM Heidelberg originale per Kord 64? R: Sì, stesse dimensioni di montaggio per l'attrezzatura originale Kord 64. Si prega di ricontrollare la lunghezza della barra originale e il numero di denti prima di effettuare l'ordine.

D6: Termini di garanzia? R: Garanzia di 12 mesi in condizioni operative normali della pressa. I danni causati da installazione errata, impatto di inceppamento carta, collisione causata dall'uomo sono esclusi dalla garanzia.

D7: Ancora errore di registro dopo la sostituzione? R: Si prega di controllare altri componenti correlati: pastiglie porta pinze, molle, cuscinetti, tensione della catena, temporizzazione della pressa, non solo la barra porta pinze stessa.

6. Tabella di confronto competitivo (Evidenzia i vantaggi della nostra YY-GRB-KORD64)

表格

7. Casi cliente e feedback

Caso 1 | Piccolo laboratorio di stampa offset in Asia meridionale Applicazione: Pressa Heidelberg Kord 64, persistente deriva del registro e problema di slittamento del foglio causati da barra porta pinze originale usurata. Feedback: Sostituzione diretta senza modifiche; errore di registro eliminato; trasferimento foglio stabile dopo l'installazione; tasso di scarti notevolmente ridotto.

Caso 2 | Fabbrica di stampa moduli in America Latina Applicazione: Riparazione urgente per guasto macchina Kord 64; acquistata barra porta pinze in magazzino in un unico pezzo. Feedback: Spedizione veloce, dimensioni perfettamente corrispondenti; macchina ripresa rapidamente alla produzione normale.

Testimonianze clienti: ✅ Perfetta corrispondenza dimensionale per Heidelberg Kord 64, sostituzione diretta plug-and-play. ✅ Risolto il problema cronico di spostamento del registro e slittamento del foglio per vecchie presse offset. ✅ Consegna rapida per ordini urgenti di riparazione presse.

Note: Foto di riferimento per l'installazione del cliente disponibili su richiesta dal team di vendita.
